日本の半導体で、久しぶりに「攻め」のニュースです。2026年8月11日、ソニーセミコンダクタソリューションズとTSMCは、次世代イメージセンサーの開発・量産を担う合弁会社「Advanced Vision Semiconductor Manufacturing」の設立に関する確定契約（法的拘束力のある最終契約）を締結したと発表しました。拠点は熊本県合志市。ソニーが約4,650億円、TSMCが約2,820億円を出資し、2029年の量産開始を予定しています（両社公式プレスリリース）。

イメージセンサーは、日本が今も世界の第一線に立つ「お家芸」の半導体です。その次の世代を、世界最強のファウンドリと組んで日本国内で作る——この記事では、発表の中身を整理したうえで、「そもそもイメージセンサーとは何か」「なぜセンサー企業がファウンドリと組むのか」を、電子工作でおなじみの Raspberry Pi のカメラと「積層CMOS」の構造から読み解きます。

🤝 1. 何が発表されたのか — 5月の基本合意から3か月で正式契約

まず事実関係です。両社は2026年5月8日に「次世代イメージセンサーに関する戦略的提携に向けた基本合意書（MOU）」の締結を公表していました。今回の発表は、その基本合意が法的拘束力を持つ確定契約に進んだことを意味します。公式発表の要点を表にまとめます。

項目 内容（公式発表）
新会社名 Advanced Vision Semiconductor Manufacturing株式会社
所在地 熊本県合志市
ソニー側の出資 約4,650億円（現金出資および会社分割による資産移管）
TSMC側の出資 約2,820億円（現金出資）
経営の主導権 ソニーが唯一の支配株主。ソニーグループの連結子会社として運営
対象製品 先端製造プロセス技術を活用したスマートフォン向けイメージセンサー
量産開始 2029年（予定）

ポイントは3つあります。

第一に、ソニー側の出資には「会社分割による資産移管」が含まれること。移管されるのは、ソニーが熊本県合志市にすでに投資して建設した新工場です。つまり合弁はゼロから工場を建てるのではなく、ソニーの新しい「箱」に、TSMCの資金と製造技術が合流する形になります。

第二に、主導権はソニーが握ること。新会社はソニーが唯一の支配株主で、連結子会社として運営されます。技術の中核であるセンサー事業の手綱を離さないまま、ファウンドリの力を取り込む座組みです。

第三に、これで終わりではないこと。公式発表は、日本政府による支援を受けることを前提に、追加投資の検討を進めていることにも触れています。確定した出資の合計は約7,470億円ですが、Bloombergは総投資額を約1兆円（64億ドル）規模と報じており、追加投資まで含めた将来像はさらに大きくなる可能性があります（この総額は報道ベースの数字で、公式に確定した出資額とは区別して受け取ってください）。

💡 ワード解説：ファウンドリ

半導体の製造を専門に受託する企業のこと。TSMCはその世界最大手で、Apple や NVIDIA など多くの企業のチップ製造を担っています。設計と製造の分業がなぜ進んだのか、先端プロセスの競争がどうなっているのかは、当サイトのファウンドリ戦争2026の記事で詳しく解説しています。

📷 2. イメージセンサーとは — カメラの「眼」になる半導体

本論の前に、主役であるイメージセンサーの基礎を押さえます。ご存じの方はこの節と次の節の前半を読み飛ばしてもらって大丈夫です。

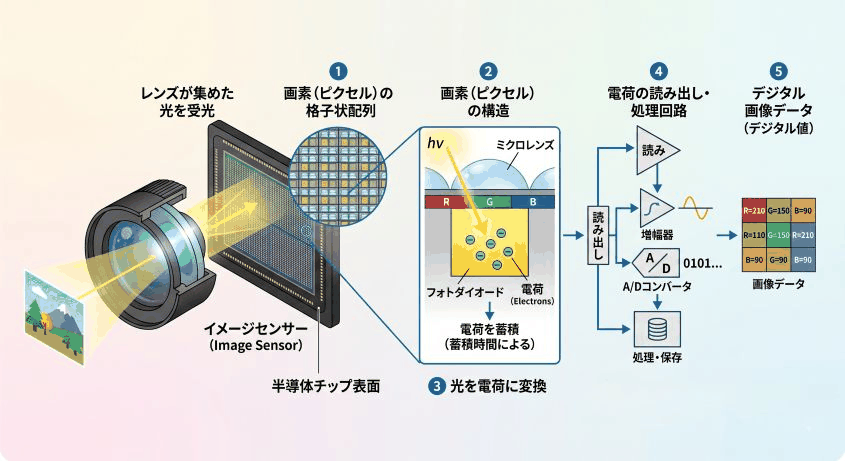

イメージセンサーの仕組み図。レンズが受光した光を格子状に並んだ画素のフォトダイオードが電荷に変換し、読み出し・増幅・A/D変換の処理回路を経てデジタル画像データになる流れ

イメージセンサーの仕組み。レンズが集めた光を画素のフォトダイオードが電荷に変え、読み出し・増幅・A/D変換を経てデジタル画像データになる

図の流れを言葉でたどります。イメージセンサーは、レンズが集めた光を電気信号に変換する半導体です。チップの表面には「画素（ピクセル）」が格子状に並び、それぞれの画素にあるフォトダイオードが、届いた光の強さを電荷に変えます。この電荷を読み出し、増幅し、デジタル値に変換したものが画像データです。現在の主流は、この一連の仕組みをCMOSプロセスで作るCMOSイメージセンサーで、スマートフォンからデジタルカメラ、車載カメラ、監視カメラまで、ほぼすべての「機械の眼」に入っています。

実はこのソニー製センサー、電子工作の読者にはとても身近な存在です。Raspberry Pi の公式カメラは、全モデルがソニーの IMX シリーズを採用しています（Raspberry Pi 公式ドキュメント）。

Raspberry Pi 公式カメラ 搭載センサー
Camera Module 2 Sony IMX219
Camera Module 3 Sony IMX708
HQ Camera Sony IMX477
Global Shutter Camera Sony IMX296
AI Camera Sony IMX500

Raspberry Pi でカメラを使ったことがある方は、知らないうちにソニーのイメージセンサーを触っていたわけです。今回の合弁が作るのはスマートフォン向けの最先端品なので、この表のセンサーがそのまま置き換わるわけではありませんが、「熊本の合弁で作られる技術の系譜」と「手元のカメラモジュール」は同じ IMX の家系図の上にあります。

🧱 3. なぜセンサー企業がファウンドリと組むのか — 積層CMOSという答え

ここがこの記事の工学的な読みどころです。「ソニーは自分でセンサーを作れるのに、なぜTSMCと組むのか」。その理屈は、現代のイメージセンサーの構造を知ると見えてきます。

3-1. イメージセンサーは「2枚のチップの貼り合わせ」でできている

かつてのイメージセンサーは、光を受ける画素も、信号を処理する回路も、1枚のチップの上に平置きしていました。この方式には根本的な窮屈さがあります。画素と回路を同じ製造プロセスで作らなければならないため、どちらかに最適化するともう片方が妥協になるのです。

ソニーが実用化を主導した積層型CMOSイメージセンサーは、この問題を「分業」で解きました。ソニー公式の技術解説によると、積層型は裏面照射型の画素が形成された「画素チップ」と、信号処理回路が形成された「ロジックチップ」を重ね合わせた構造です。そして分業の利点をこう説明しています——画素部分と回路部分を独立したチップとして形成するので、画素部分は高画質化に特化した、回路部分は高機能化に特化した製造プロセスを採用できる。

graph TB
    Light["光（レンズから）"] --> P
    subgraph Stack["積層型CMOSイメージセンサー（2枚を貼り合わせ）"]
        P["画素チップ
フォトダイオード＋画素トランジスタ
→ 高画質化に特化したプロセスで製造"]
        L["ロジックチップ
信号処理回路
→ 高機能化に特化したプロセスで製造"]
        P -->|"電気信号"| L
    end
    L --> Out["画像データとして出力"]

つまり現代のイメージセンサーは、性格の違う2枚の半導体の貼り合わせです。光を受ける画素チップは、微細化よりも「1個1個の画素がどれだけきれいに光を捉えるか」が勝負。一方のロジックチップは、信号処理・高速読み出し・ノイズ補正・AI処理といったロジック半導体そのものの世界で、こちらは先端プロセスの恩恵をまともに受けます。

3-2. ロジック側の先端化が「世界最強ファウンドリ」を呼んだ

ここまで来ると、合弁の理屈が見えてきます。貼り合わせの片側（ロジックチップ）は、突き詰めるほど先端ロジックプロセスの領域に入っていく。そして先端ロジックプロセスの世界チャンピオンがTSMCです。公式発表も、対象製品を「先端製造プロセス技術を活用したスマートフォン向けイメージセンサー」と表現しています。センサーの絵作りを知り尽くしたソニーと、ロジックの微細化を極めたTSMCの分業は、積層CMOSの構造にそのまま重なります（両社が新会社内でどう工程を分担するかまでは公式発表に記載がないため、ここは構造からの整理として読んでください）。

ロジック側が強くなると何ができるかの実例も、すでに手元にあります。先ほどの表の最後にあった IMX500 は、センサー内にAI処理機能を組み込んだ製品で、Raspberry Pi AI Camera はカメラ側で推論を実行できます（Raspberry Pi 公式）。画素の下にあるロジックが賢くなるほど、「眼」は単なる撮影素子からその場で考えるエッジデバイスに近づいていきます。

さらにソニーは2021年、画素チップ側も進化させる「2層トランジスタ画素積層型」技術を発表しています。フォトダイオードと画素トランジスタを別の層に分けて重ね、従来比約2倍の飽和信号量を実現するというもので（ソニー公式プレスリリース）、積層の階数は増える方向にあります。貼り合わせる層が増えるほど、それぞれの層に最適な製造技術を持つパートナーの価値が上がる——今回の合弁は、この技術トレンドの延長線上にあると読めます。

🗾 4. 熊本が日本の半導体の重心になっていく

立地にも注目です。熊本には、TSMCが日本で運営する製造子会社JASMの工場がすでに稼働しており、当サイトでもファウンドリ戦争の記事で扱ってきました。今回の合弁はその熊本県内の合志市、ソニーが建設した新工場が舞台です。国内の主な動きを並べると、日本の半導体の地図が立体的になってきたことが分かります。

場所 主体 何を作るか
熊本県（菊陽町ほか） JASM（TSMC子会社） ロジック半導体の受託製造
熊本県合志市 Advanced Vision Semiconductor Manufacturing（ソニー×TSMC合弁・今回） 次世代イメージセンサー（2029年量産予定）
北海道千歳市 Rapidus 2nm世代ロジックの国産化に挑戦

Rapidusの2nm挑戦が「最先端ロジックを国内に取り戻す」挑戦だとすれば、今回の合弁は「もともと世界一線級の分野を、国内でさらに伸ばす」動きです。ゼロからの挑戦と、強みの増強。性格の違う2つの前進が同時に走っているのが、2026年の日本の半導体です。

なお、Bloombergは今回の提携について、ソニーがセンシング事業をスマートフォンの先——車載やロボティクスの分野へ広げようとしている文脈も伝えています。公式発表の対象製品はあくまで「スマートフォン向け」ですが、機械の眼の需要が自動運転やロボットで伸びていくという見立ては、報道側の共通した観測です（この段落は報道ベースの情報です）。

🔭 5. 確定していることと、これからのこと

最後に、公式に確定していることと、まだ確定していないことを線引きしておきます。

確定していること（公式発表）：確定契約の締結、新会社名と所在地（熊本県合志市）、出資額（ソニー約4,650億円＋TSMC約2,820億円）、ソニーが支配株主で連結子会社化、対象はスマートフォン向けイメージセンサー、量産開始は2029年予定。

まだ確定していないこと：日本政府の支援を前提とした追加投資（公式は「検討中」）、総投資額約1兆円という規模感（Bloomberg報道）、車載・ロボティクスへの展開（報道の観測）、新会社内での両社の具体的な工程分担（公式発表に記載なし）。

2029年の量産開始まで3年。5月の基本合意から3か月で確定契約まで進んだスピード感を見る限り、この案件は「構想」ではなく「工程表」の段階に入っています。

📌 筆者の見方

筆者は半導体産業の専門家ではありませんが、Raspberry Pi のカメラモジュールを電子工作で使ってきた立場として、このニュースは手元の部品箱と地続きに感じます。IMX219 や IMX477 という型番を配線しながら、「この小さな眼はソニー製なのか」と思った経験のある読者は多いはずで、その技術の次の世代が熊本で作られるというのは、素直にうれしい話です。

もうひとつ、これは意見ですが、積層CMOSの「片側だけを最先端にできる」という設計思想は、電子工作の発想にも通じるものがあると感じます。基板を設計するとき、高速な処理はマイコンや専用ICに任せ、周辺は枯れた確実な部品で固める——役割ごとに最適な技術を選んで組み合わせるという点で、画素チップとロジックチップの分業は、私たちがブレッドボードの上でやっている判断の超高密度版に見えます。だからこそ、ロジック側の専門家であるTSMCを呼び込む今回の座組みは、構造として腑に落ちました。2029年、この合弁から出てくるセンサーがどんな「眼」になるのか、いちユーザーとして楽しみに待ちたいと思います。

まとめ

  • 2026年8月11日、ソニーセミコンダクタソリューションズとTSMCが、次世代イメージセンサー合弁「Advanced Vision Semiconductor Manufacturing」の設立に関する確定契約を締結しました。
  • 拠点は熊本県合志市。ソニーが約4,650億円（現金＋新工場の資産移管）、TSMCが約2,820億円を出資し、ソニーが支配株主として主導します。量産開始は2029年予定です。
  • 対象は先端製造プロセスを使ったスマートフォン向けイメージセンサー。日本政府の支援を前提とした追加投資も検討されています（公式発表）。
  • 背景には、画素チップとロジックチップを貼り合わせる積層CMOSの構造があります。ロジック側が先端プロセスの領域に入っていくほど、世界最強ファウンドリと組む価値が大きくなります。
  • Raspberry Pi の公式カメラが全モデルでソニー IMX センサーを使っているように、この「眼」の技術は電子工作の手元とつながっています。日本のお家芸を国内でさらに伸ばす、前向きな一歩です。

よくある質問（FAQ）

Q. 何が発表されたのですか？

A. ソニーセミコンダクタソリューションズとTSMCが、次世代イメージセンサーの開発・量産を行う合弁会社「Advanced Vision Semiconductor Manufacturing」の設立に関する確定契約を2026年8月11日に締結しました。2026年5月8日の基本合意（MOU）が、法的拘束力のある最終契約に進んだ形です。

Q. 新会社はどこにできますか？

A. 熊本県合志市です。ソニーが同市に建設した新工場が、会社分割によって新会社へ移管されます。熊本にはTSMCの日本子会社JASMの工場もあり、県内に半導体の集積が進んでいます。

Q. なぜソニーはTSMCと組むのですか？

A. 現代のイメージセンサーは、光を受ける「画素チップ」と信号を処理する「ロジックチップ」を貼り合わせた積層構造で、それぞれを別々の製造プロセスで最適化できます（ソニー公式の技術解説）。ロジック側は先端ロジックプロセスの領域に入っていくため、その分野の世界最大手であるTSMCと組む構図です。ただし新会社内での具体的な工程分担は公式発表に記載がありません。

Q. Raspberry Pi のカメラと関係がありますか？

A. 直接の関係はありませんが、系譜はつながっています。Raspberry Pi の公式カメラは Camera Module 2（IMX219）から AI Camera（IMX500）まで全モデルがソニー製センサーを採用しています。今回の合弁が作るのはスマートフォン向けの先端品で、ホビー向けモジュールがすぐ変わるわけではありません。

Q. 量産はいつからですか？

A. 公式発表では2029年の量産開始が予定されています。日本政府の支援を前提とした追加投資の検討も公表されており、規模は今後さらに広がる可能性があります。

Q. 車載やロボット向けのセンサーも作るのですか？

A. 公式発表が対象としているのは「スマートフォン向けイメージセンサー」です。一方でBloombergなどの報道は、ソニーがセンシング事業を車載・ロボティクス分野へ広げようとしている文脈を伝えています。スマートフォン以外への展開は、現時点では報道ベースの観測として区別して受け取ってください。
