✨ MCP23017 Arduino拡張シールドをご紹介
Arduinoの拡張性を最大限に引き出すために設計された、MCP23017搭載Arduinoシールドです。16チャンネルのI/O拡張機能を備えたこのシールドは、電子工作や教育用プロジェクトに最適です。

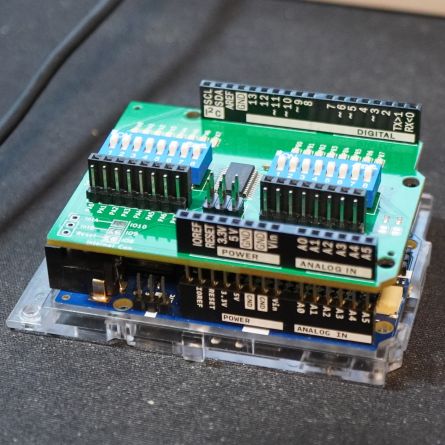

MCP23017 Arduino Shield
🌟 主な特徴
16チャンネルI/O拡張
たった2本のI2C信号線で、Arduinoのピン数を16本増設できます。複雑なプロジェクトでもピン不足の心配がありません。
ワンタッチ装着
ブレッドボードでの配線作業が不要。Arduino Uno R4/R3に直接装着するだけですぐに使えます。
16個のLED搭載
各出力ポートの状態が一目で確認できるステータスLED付き。デバッグ作業が格段に楽になります。
プロトタイピングエリア完備
カスタマイズ用のユニバーサル基板エリアも用意。追加回路の実装も可能です。
📦 製品内容
- 表面実装部品取り付け済みMCP23017制御用Arduinoシールド基板 × 1
- 8チャンネルDIPスイッチ × 2
- 1x8ピンコネクタ＆ピンソケット × 2
- アドレスセレクト用2x3ピンコネクタ × 1
- アドレスセレクト用ジャンパピン × 3
- Arduinoピン名印字済み長ピンソケット
※注意: 表面実装部品以外ははんだ付けされておりません。購入者様での取り付けをお願いいたします。
📚 詳細な使い方ガイド
このシールドの詳しい使い方、プログラミング方法、実践的なループバックテストについては、以下の記事で徹底解説しています：
🔧 技術資料・オープンソース
基板の回路図、ガーバーデータ、Arduinoのサンプルスケッチは以下のGitHubリポジトリで公開しています：
GitHubで詳細を見る
回路図・基板データ・サンプルコードを自由に利用できます
自作したい方や、カスタマイズしたい方はぜひご活用ください。
💡 活用例
- 巨大なLEDマトリクス制御
- 自作キーボード・入力デバイス
- ロボット制御システム
- センサーネットワーク
- 教育・学習用プロジェクト
🛒 購入
「ピンが足りない？」そんな悩みとはサヨナラです。MCP23017で、あなたのArduinoを最強にアップグレードしましょう！
